バッテリーホルダーの組み立て
バッテリーホルダー
バッテリーホルダーは下記の３Dプリントパーツを接着剤で接合して製作します。３Dプリンター付属ツールで個々のパーツを１つの面にまとめてプリントすることとし、一括してそれぞれのSTLファイルをGコードに変換して1回の３Dプリントですべてのパーツを生成します。私の保有する３Dプリンターではプリント時間は１時間30分弱です。

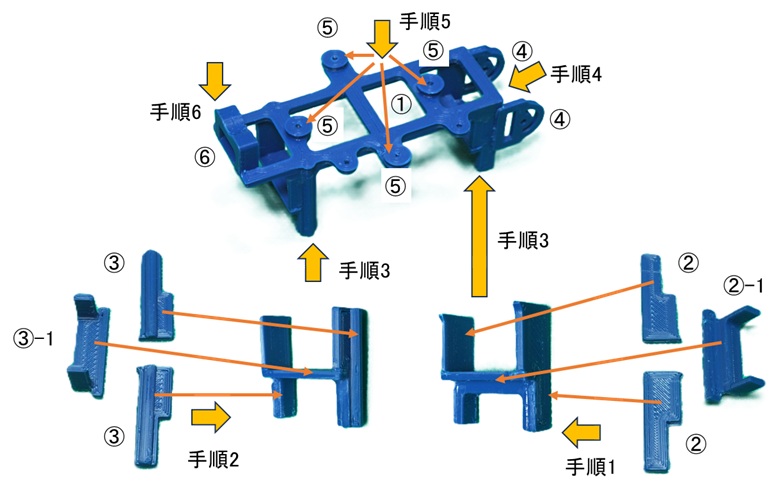

各パーツの組み立て手順は以下の通りです。
- ②と②-1を接着して前側の支柱部を作製。
- ③と③-1を接着して後側の支柱部を作製。
- １．および２．で接着したものを下図の向きで①に接着する。
- ④を①の②側面に接着する。
- ⑤を①のFC保持ネジ部お裏面に下図の通り接着する。
- ⑥を①の裏面のくぼみに合わせて接着する。
カメラアタッチメント

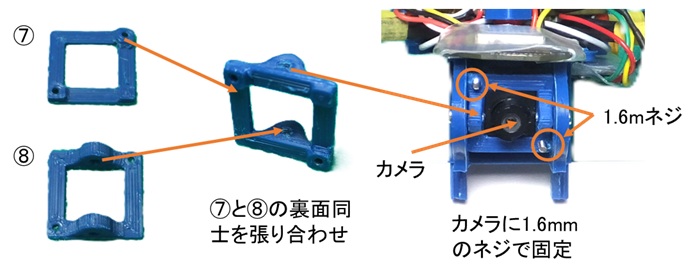

カメラアタッチメントは➆と⑧を用いて以下のように組み立てます。
- ➆と⑧の裏面同士を接着してカメラアタッチメントを作製する。
- 作製したカメラアタッチメントをカメラに1.6mm径のネジで装着する。
以上で、バッテリーホルダーとカメラアタッチメントの完成です。
