100g未満FPVドローン製作 – パラメータ設定(初期設定(2))

2025年10月28日2025年11月30日

　今回は引き続きArdupilotパラメータの初期設定について説明します。今回から前回設定したXbeeテレメトリーを用いて無線でパラメータを設定します。初期設定の項目は以下の通りです。

コンパス
ラジオキャリブレーション
フライトモード

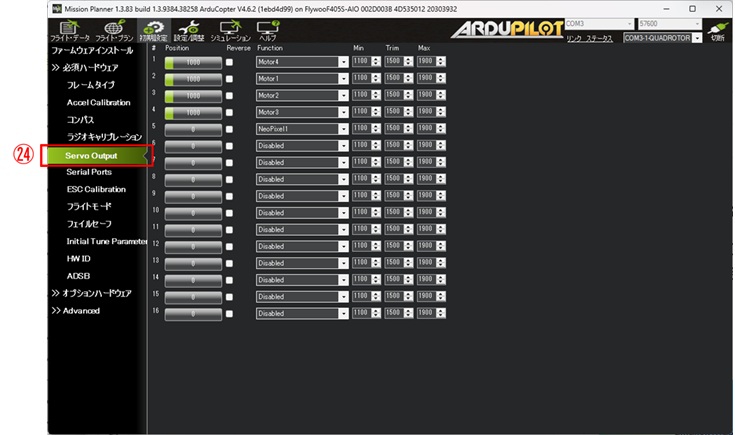

Servo Output

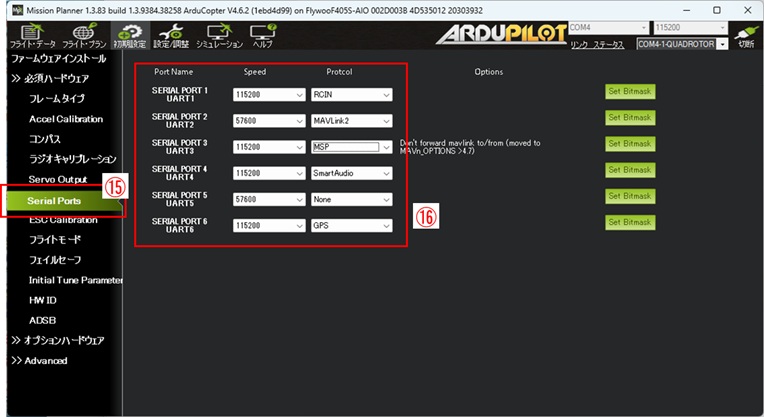

テレメトリーによるMission Planer との接続

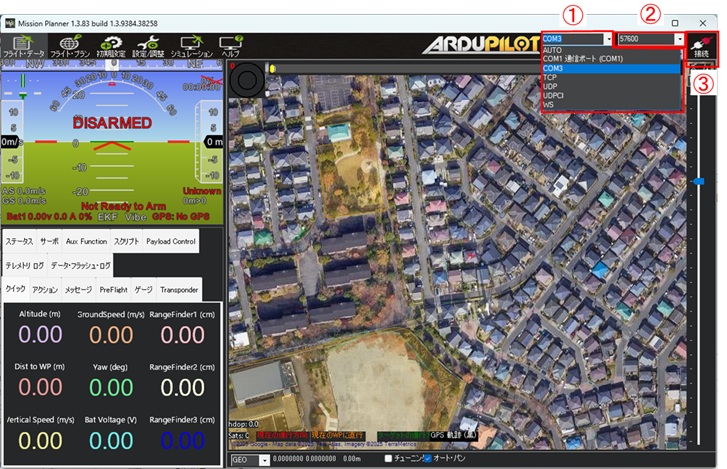

　まず、地上局用XeeモジュールをPCにUSB接続してMission Plannerを起動します。100g未満ドローンにバッテリーを装着して起動します。Mission Planner 起動画面の右上のCOMポート選択欄①でXbeeモジュールが接続されたCOMポートを選択します。合わせてCOMポート横の「ボーレート設定」欄②を57600に設定します。「接続」ボタン③をクリックしてドローンを接続します。「接続中」→「パラメータ取得中１」のメッセージが表示され、取得が完了すると「接続」ボタンの表示が「切断」に変わり、接続が完了します。

コンパスの設定

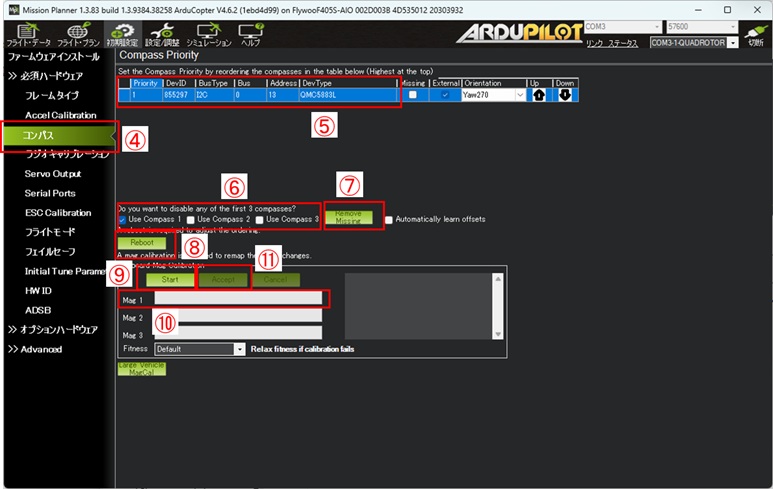

　Mission Planer とドローンを接続したら「初期設定」タブ→「必須ハードウェア」タブ→「コンパス」タブ④それぞれを順にクリックし、コンパスキャリブレーション画面を表示させます。コンパスキャリブレーションの方法は以下の通りです。

「「コンパステーブル」欄⑤に検出されたコンパスがリストアップされているか確認する。コンパスがリストアップされていなければ、フライトコントローラはコンパスを認識できていないので、コンパス接続のI2C配線を確認する。
⑥のコンパスチェック欄に2以上チェックが入っていれば手動でコンパス2,3のチェックを外すか「Remove Missing」ボタン⑦をクリックして、「Reboot」ボタン⑧をクリックする。
一旦、ドローンからバッテリーを外し、再度バッテリーをつないで起動する。少し時間をおいてMission Plannerの「初期設定」タブ→「必須ハードウェア」タブ→「コンパス」タブそれぞれを順にクリックして⑥の「Use Compass1」のみにクリックがあるか確認する。
次に「Start」ボタン⑨をクリックしてキャリブレーションを開始する。
「Mag1」欄⑩が100%になるようにドローンを回転させる。（下方記載のドローン回転方法を参照）

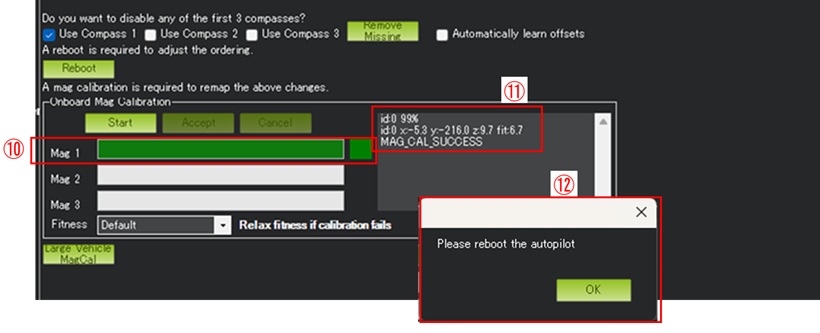

「Mag1」欄⑩のプログレスバーが緑色で埋め尽くされ、右横のテキスト欄⑪に「MAG＿CAL_SUCCESS」が表示されてキャリブレーションが完了する。同時に「Please reboot the ardupilot」のメッセージボックス⑫が表示されるので「OK」ボタンをクリックする。
「Reboot」ボタン⑧をクリックしてキャリブレーションを終了する。

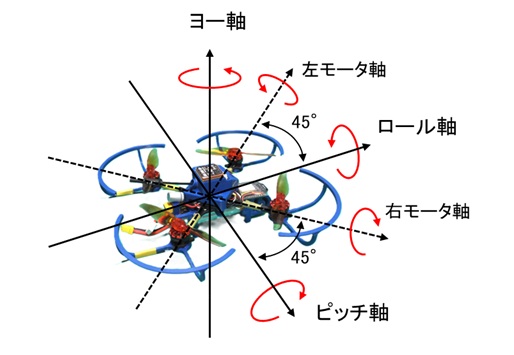

コンパスキャリブレーションでのドローンの回転方法

　コンパスキャリブレーションでのドローンの回転方法の例を以下に示します。できるだけ多く軸を設定し、その軸を中心にもれなく回転させることがコンパスキャリブレーションの秘訣です。

ヨー軸を中心に360°回転させる。
ヨー軸をロール軸方向に90°傾け、ヨー軸を中心に360°回転させる。
ヨー軸をピッチ軸方向に90°傾け、ヨー軸を中心に360°回転させる。
ヨー軸を左モータ軸方向に90°傾け、ヨー軸を中心に360°回転させる。
ヨー軸を右モータ軸方向に90°傾け、ヨー軸を中心に360°回転させる。
ヨー軸を180°傾け（ドローンの背面を上にする）、ヨー軸を中心に360°回転させる。
ロール軸を中心に360°回転させる。
ピッチ軸を中心に360°回転させる。
右モータ軸を中心に360°回転させる。
左モータ軸を中心に360°回転させる。

ラジオキャリブレーション

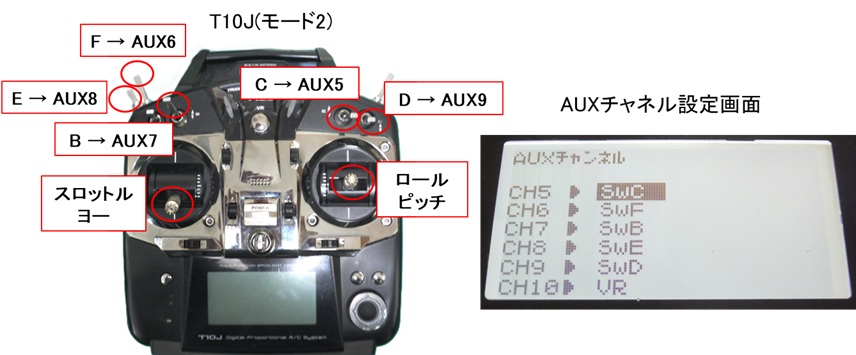

　ラジオキャリブレーションを行う前にRC送信機のAuxチャネルの設定が必要です。今回RC送信機はFUTABA T10Jを用います。Auxチャネルの各操作モードについて以下のようにRC送信機スイッチを割り当てました。ドローンに搭載した受信機FUTABA R2000SBMでは受信チャネルは8チャネルです。従ってAuxチャネル8まで受信ができます。Auxチャネル9はドローンで受信できませんがRCスイッチDに設定し、Cスイッチとのプログラムミキシングに設定してAuxチャネル5の6値PWM値生成に使用しました。T10JのAuxチャネル設定についてはT10J操作マニュアルを参照してください。

Aux チャネル	操作モード	RC スイッチ
Aux5	フライトモードの設定（Audupilot固定）	C
Aux6	RTL（Return To Launch：リターンホームと同じ）	F
Aux7	Flow Calibration（オプティカルフローのキャリブレーション）	B
Aux8	GPSとオプティカルフローの切り替え	E
Aux9	Cスイッチとミキシング。ドローンからは見えない。	D

RC送信機のAUXチャネルのスイッチ割り当て

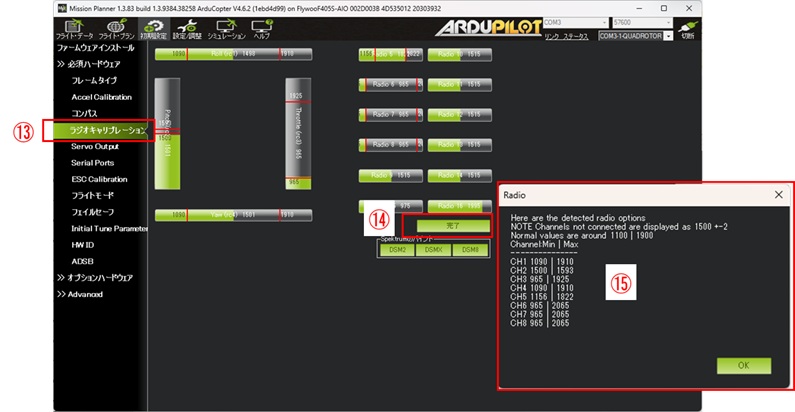

　ラジオキャリブレーションはMission Planner「初期設定」画面で「必須ハードウェア」・「ラジオキャリブレーション」⑬をクリックしてキャリブレーション画面を表記させます。RC送信機の電源ONにしてドローンとリンクさせ、画面右下の「ラジオキャリブレーション」ボタン⑭をクリックします。クリックすると「ラジオキャリブレーション」表示が「完了」に変わり、キャリブレーションを開始します。RC送信機の各スティックを最大最小に動かし、Auxチャネルに設定した各スイッチをLOW/HIGHにし、画面の縦・横のバーに最小、最大の値の赤線が表示されることを確認します。全てのスティック、スイッチで赤線が表示されたら「完了」⑭ボタンをクリックします。「Radio」メッセージボックス⑮が表示されCH1～8までの最小値、最大値が表示されます。「OK」ボタンを押して終了します。

フライトモード設定

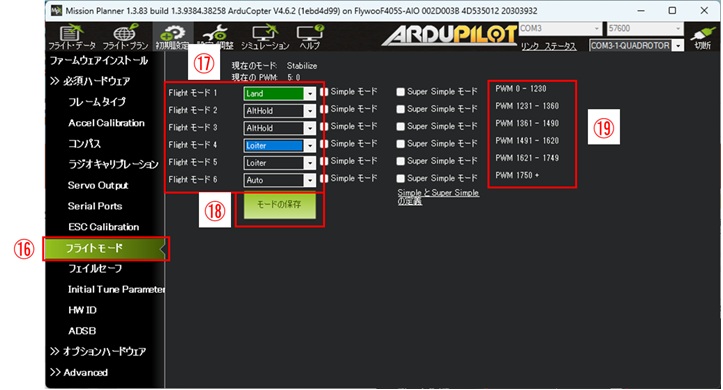

　Ardupilotでは基本飛行モード(Stabilize、Alt hold、Loiter、(Acro)等)の設定、切り替えをAuxチャネル5で行います。Mission Plannerの「初期設定」画面の「必須ハードウェア」・「フライトモード」⑯をクリックして「フライトモード」設定画面を表示させます。画面中央の「Flightモード1～6」についてコンボボックス⑰から各フライトモードを選択・設定します。設定が完了したら、「モードの保存」⑱ボタンをクリックして設定を保存します。以下の図に、フライトモードを「Land」、「Althold」、「Loiter」、「Auto」の４モードに設定した例を示します。通常の設定では、「Stabilize」、「Althold」、「Loiter」を用いますが、オプティカルフローの関係でスイッチが足らなくなるので、ほとんど使わない「Stabilize」の代わりに「LAND(着陸)」をフライトモードで設定しました。Ardupilotの飛行モードについては以下のサイトを参照してください

Flight Modes — Copter documentation

　ここで注意しなければならないのは、ArdupilotではフライトモードをAuxチャネル5のPWM値⑲で切り替えていることです。フライトモード1～6のPWM値の範囲は以下のようになっています。

モード番号	PWM最小値	PWM最大値
モード1	0	1230
モード2	1231	1360
モード3	1361	1490
モード4	1491	1620
モード5	1621	1749
モード6	>1750

各モードのPWM範囲

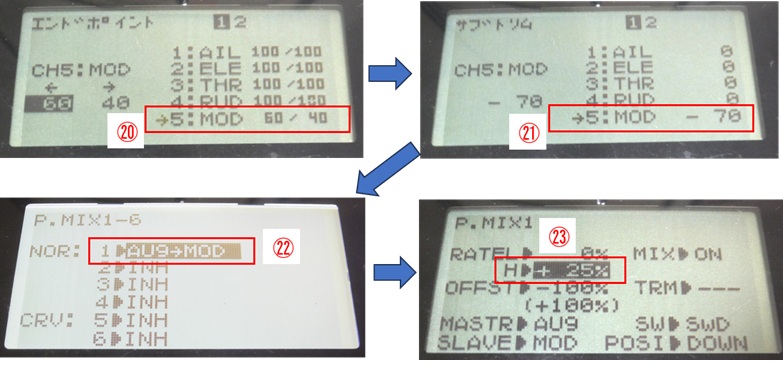

通常のRC送信機のAuxチャネルはボリュームチャネルを除き、「LOW(OFF)/HIGH(ON)」、「LOW/MIDDLE/HIGH」のどちらかのスイッチに設定します。したがってAuxチャネル5に「LOW/MIDDLE/HIGH」スイッチを設定しても単体では最大でも3モードしか設定できません。3モード以上設定できるようにするには、RC送信機のプログラミングミキシング機能を用います。「LOW/MIDDLE/HIGH」3モードスイッチと「OFF/ON」2モードスイッチを用いてAuxチャネル5のPWM値を6値生成できるようにします。
